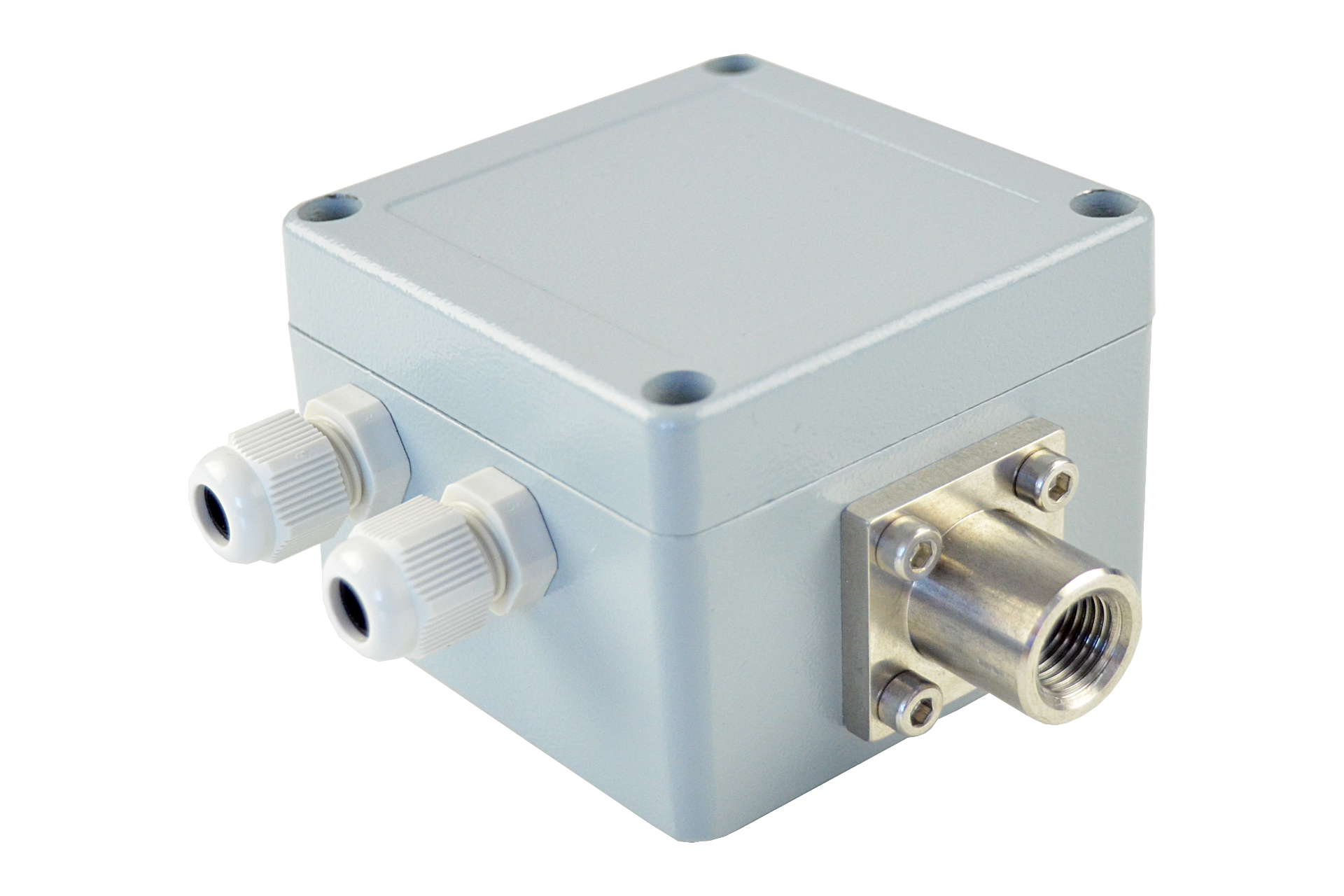

Inteligentní spínač tlaku TS2002 je určen k nespojitému řízení a
indikaci tlaku pomocí dvoustavových výstupů. Spínač obsahuje
piezorezistivní nebo na objednávku keramický senzor tlaku podle
kompatibility s měřeným médiem. Měřené údaje jsou digitálně zpracovány
s digitální kompenzací teplotních závislostí a nelinearity měřeni.

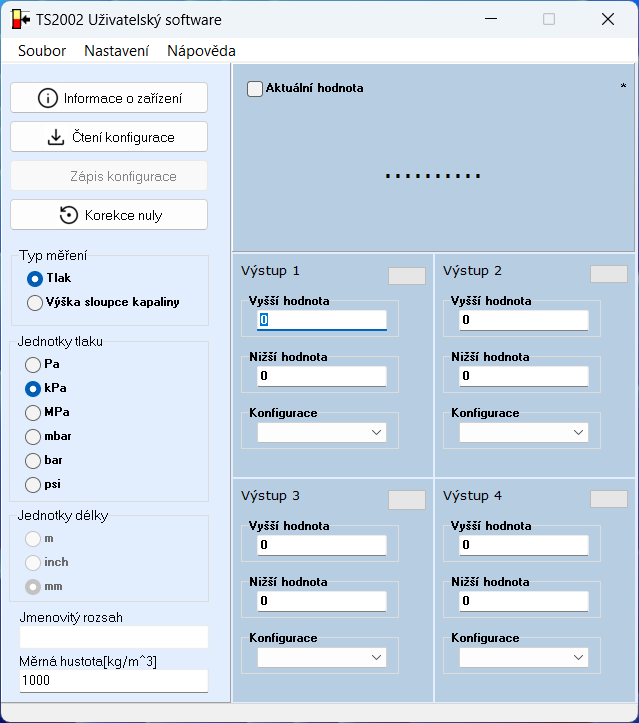

Celý přístroj je konfigurovatelný z PC. Je možno zvolit funkci
každého spínače, úroveň a hysterezi tlaku pro spínání. Výhodou
spínače je plně digitální nastavení z PC bez nutnosti ručního
dostavení podle manometru. Spínače tlaku jsou velmi vhodné například
pro měření výšky hladiny pomocí hydrostatického tlaku, kde při výšce
hladiny 10 m je rozlišení 1 mm.
Přednosti
piezorezistivní nebo keramický senzor tlaku,
měření s 24 bitovým zpracováním tlaku,
digitální zpracování dat s kompenzací teplotních závislostí a nelinearity měření,

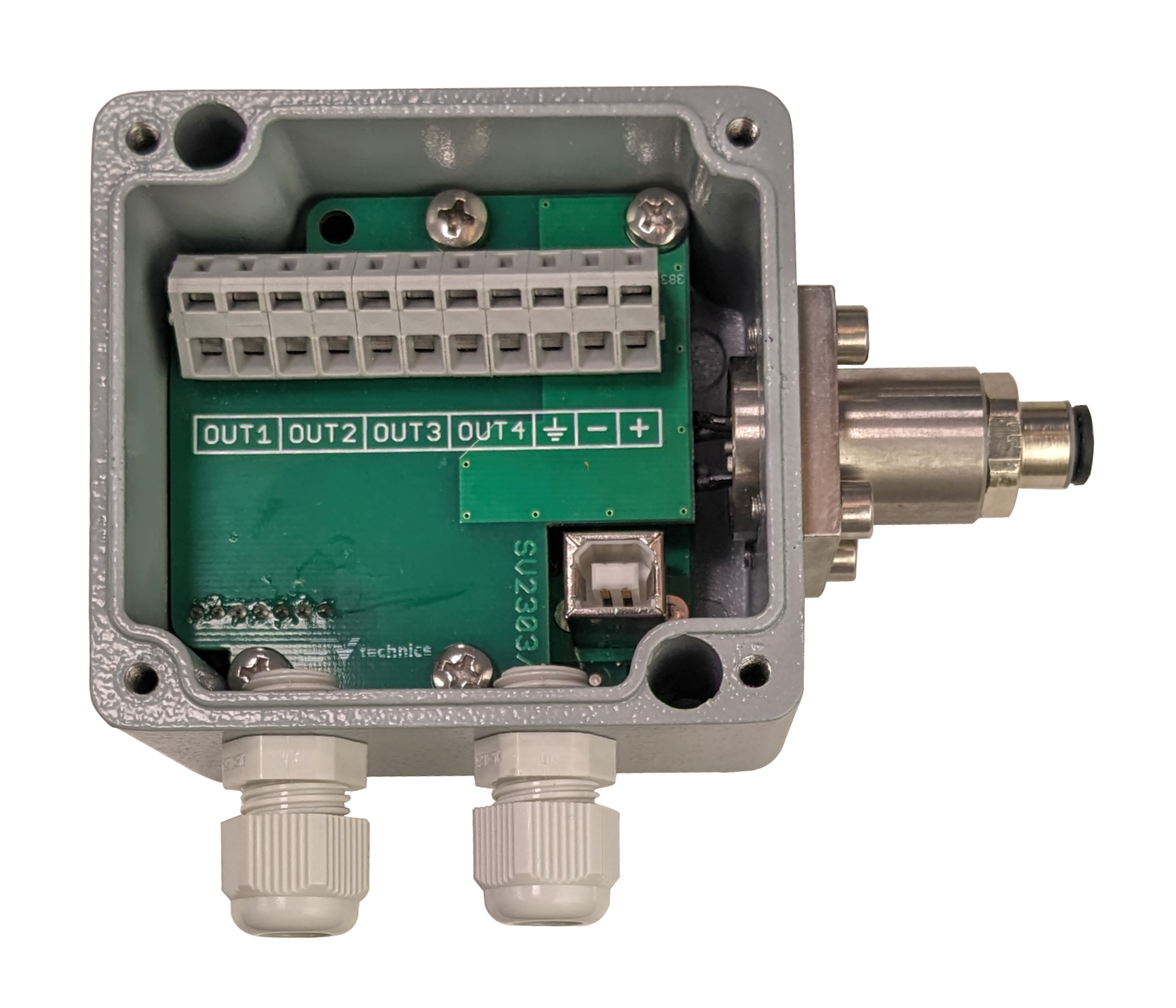

4 bezkontaktní galvanicky oddělené výstupy s možností spínání stejnosměrného i střídavého napětí,
výstupy programovatelné v jednotkách tlaku nebo výšky hladiny s možností volby funkce spínače a hodnot pro spínání vč. hystereze na každém výstupu,
konfigurace přes USB z OS Windows.
Technické parametry
Senzor tlaku
piezorezistivní nebo keramický senzor, relativní nebo absolutní
Jmenovitý rozsah tlaku
10 kPa až 40 MPa v řadě 1,2,5
Povolený přetlak
+100 % ze jmenovitého rozsahu tlaku
Chyba linearity, hystereze a opakovatelnosti
0.25% ze jmenovitého rozsahu tlaku
Chyba do tlaku do 5 kPa po vynulování
± 75 Pa při jmenovitém rozsahu tlaku 1 MPa
± 150 Pa při jmenovitého rozsahu tlaku 2 MPa
Vliv teploty
0,5 % ze jmenovitého rozsahu tlaku
Povolená teplota média
-20 až 100°C
Měřená média
nekorozivní média, korozivní média
slučitelná s nerez ocelí 316 a materiály FKM
Připojení tlaku
vnitřní závit G1/4 x 10,
G1/4 DIN 3852
Napájení
12 až 30 V ss.
Spotřeba
max. 30 mA
USB port
typ B – uvnitř krabičky
Počet výstupů
4
Spínané napětí
max. 30 V DC, 24 V ef. AC
Spínaný proud
max. 1 A DC i AC
Izolační napětí
500 V DC proti všem ostatním svorkám
Teplota okolního prostředí
-5 až +60 °C
Vlhkost okolního prostředí
5 % až 90 % bez kondenzace vlhkosti
Skladovací teplota
-40 °C do +80 °C (tlakový prostor přístroje nesmí být naplněn kapalným médiem s bodem tuhnutí nad teplotou použití nebo skladování)
